Vous venez de raccorder votre nouvel autoradio, le faisceau est en place, et la tentation est forte d’appuyer sur le contact pour voir si tout fonctionne. Un branchement inversé ou un fil mal identifié peut griller l’appareil en une fraction de seconde. Le multimètre permet de contrôler chaque connexion avant la mise sous tension, fil par fil, sans aucun risque pour l’électronique.
Pourquoi le test au multimètre protège votre autoradio
Un autoradio reçoit du courant permanent (mémoire), du courant commuté (allumage) et une liaison à la masse du véhicule. Si le fil permanent et le fil de masse sont inversés, le circuit interne subit une tension inverse. Le résultat : composants grillés, fusible claqué, voire dommage sur le faisceau d’origine du véhicule.
Le multimètre détecte ces erreurs sans envoyer le moindre courant dans l’autoradio. Vous travaillez sur un circuit mort, batterie débranchée, et vous vérifiez la continuité ou la résistance de chaque fil. Un test de deux minutes évite une casse définitive de l’appareil.
Déconnecter la batterie et vérifier la masse châssis
Avant toute mesure, débranchez la borne négative de la batterie. Ce geste paraît basique, mais il élimine tout risque de court-circuit pendant que vous manipulez les fils dénudés du faisceau.
Une fois la borne retirée, vérifiez que votre point de masse châssis est fiable. Placez votre multimètre en mode continuité (symbole de diode ou signal sonore). Touchez d’une pointe le fil noir du faisceau autoradio, et de l’autre une partie métallique non peinte du châssis.
Un signal sonore continu confirme que la masse est correcte. Si le multimètre reste muet, le fil de masse n’atteint pas le châssis : cosse mal serrée, point de fixation oxydé ou fil coupé. Grattez le point de contact sur le châssis jusqu’au métal nu et retestez.
Mode continuité du multimètre : tester chaque fil du faisceau autoradio
Le mode continuité est votre meilleur allié pour ce contrôle. Il vous indique si un courant peut circuler d’un bout à l’autre d’un fil, sans avoir besoin de brancher quoi que ce soit à la batterie.
Principe du test

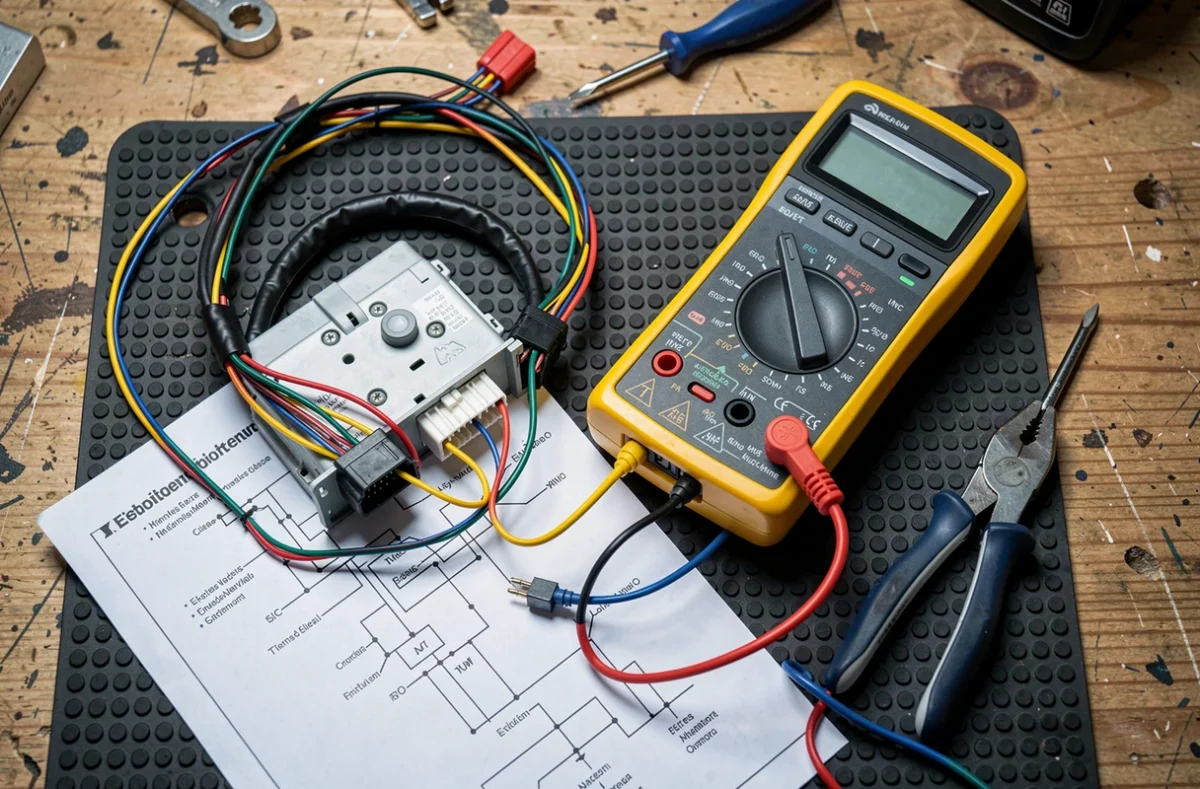

Vous placez une pointe de touche sur un côté du fil (côté connecteur autoradio) et l’autre pointe sur l’extrémité opposée (côté connecteur véhicule ou côté cosse). Si le fil est intact, le multimètre émet un bip. Pas de bip : le fil est coupé ou le contact dans la cosse est défaillant.
Fils à vérifier en priorité
- Le fil d’alimentation permanente (généralement jaune sur le standard ISO) : il alimente la mémoire de l’autoradio. Vérifiez sa continuité jusqu’au point de raccordement côté véhicule.
- Le fil d’alimentation commutée (généralement rouge) : il reçoit le courant uniquement quand le contact est mis. Assurez-vous qu’il n’est pas relié au même point que le fil permanent.
- Le fil de masse (noir) : testez la continuité vers le châssis comme décrit plus haut.
- Les fils de haut-parleurs (par paires, souvent bicolores) : chaque paire doit montrer une continuité entre le connecteur et l’enceinte correspondante, sans contact entre les deux fils d’une même paire et la masse.
Vous avez remarqué que les couleurs varient selon les constructeurs ? Le standard ISO donne une base, mais certains véhicules utilisent des codes propriétaires. En cas de doute, fiez-vous au schéma de câblage de la revue technique plutôt qu’à la couleur seule.
Détecter un court-circuit entre fils avant la mise sous tension
Vérifier la continuité fil par fil ne suffit pas. Il faut aussi s’assurer qu’aucun fil n’entre en contact avec un autre par accident : c’est le test d’isolation.
Gardez le multimètre en mode continuité. Cette fois, placez une pointe sur le fil d’alimentation permanente et l’autre pointe successivement sur chaque autre fil du faisceau. Aucun bip ne doit retentir entre deux fils qui ne sont pas censés être reliés.
Si le multimètre signale une continuité entre le fil permanent et le fil de masse, par exemple, vous avez un court-circuit franc. Inspectez le faisceau sur toute sa longueur : gaine abîmée, fil pincé derrière le tableau de bord, cosse qui touche une partie métallique.
Le piège des fils de haut-parleurs croisés
Un branchement inversé sur les haut-parleurs ne grille rien, mais provoque une inversion de phase. Le son paraît « creux », sans basses. Testez chaque paire séparément : le fil positif d’un haut-parleur ne doit jamais montrer de continuité avec le fil négatif d’un autre.
Catégorie de sécurité du multimètre : un détail qui compte
La plupart des tutoriels ne mentionnent pas ce point. La fiabilité de vos mesures dépend aussi de la catégorie de mesure (CAT) de votre multimètre et de ses cordons. Un cordon mal classé peut fausser la protection annoncée par l’appareil.
Pour du câblage automobile basse tension, un multimètre CAT I ou CAT II convient. L’élément à surveiller : les cordons de mesure doivent porter la même catégorie que l’appareil. Un multimètre CAT III équipé de cordons CAT I perd sa protection.
Autre bonne pratique : testez votre multimètre sur une source connue (une pile par exemple) avant de commencer. Si l’appareil affiche une valeur aberrante, changez la pile du multimètre ou remplacez les cordons. Contrôlez l’appareil de mesure avant de contrôler le faisceau.
Rebrancher la batterie et valider la tension
Une fois tous les tests de continuité et d’isolation terminés, reconnectez la borne négative de la batterie. Mettez le multimètre en mode tension continue (symbole V avec une ligne droite). Mesurez la tension sur le fil permanent : vous devez lire une valeur proche de la tension nominale de la batterie.
Tournez la clé de contact sans démarrer le moteur, puis mesurez le fil commuté. La même tension doit apparaître. Si le fil commuté reste à zéro, il n’est pas raccordé à la bonne source d’allumage.
Ne branchez le connecteur sur l’autoradio qu’après avoir validé ces deux tensions. Cette dernière vérification confirme que chaque fil reçoit le bon signal, dans le bon sens, au bon moment. L’autoradio peut alors être mis sous tension sans risque de dommage électrique.
